結構和性能
Power Base 高低差補償機構
Power base的結構和性能
- 由齒條和小齒輪所組成齒輪箱, 並連接軸桿得以昇降同步動作.
- 由於齒輪箱內齒輪間完美的配合, 所以表現出極小的誤差.
- 當單邊受力50%額定負載時, 藉由此舉昇結構, 仍得以實現平順的昇降移動.
- 不像線性滑軌, 線性軸承或剪式昇降機構, 因為標準化的零部件, 因此可以易於維修或更換零件.
- 因為標準化的零件及設計易於組裝的緣故, 這昇降引導結構無需額外的裝置便可使用.
特點
POWER BASE高低差補償機構的特點
- 零件精巧，耐用性優異，只要定期灌注潤滑油，避免故障和易於維護保養.
- 可依照設計者的各種想法，進行各種配置組合，縮短設計時間.
高品質及簡單設計
- 昇降操作時平穩安靜
- 齒條和小齒輪的結構, 提供完美的動作，可以在較惡劣的環境下工作。
運行平穩噪音小
- 可以應用於生產線裝配流程和物流線（自動倉庫）等一般工業機械設備，並且可以根據不同的用途, 設計結合其它機構加以組合。
可廣泛的應用
- 為了保持環境不被污染，我們開發並生產能阻止細塵（顆粒和粉塵）發生的產品 並將其應用於半導體 設備和無塵室設備。
無塵室的POWER BASE
類型
POWER BASE高低差補償機構的類型
- 標準產品從IP300到IP20000作為基本型號，超過20噸的應用可以訂製。
- 昇降和調整問題可以解決，並且齒輪箱之間的中心距和行程可以由設計者任意選擇。

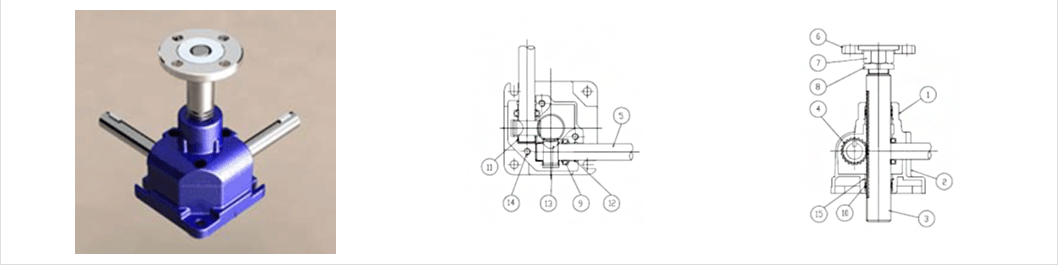

IP 系列(GUIDE TYPE) - 標準型
| 序號 | 品名 | 材質 | 數量 |
|---|---|---|---|
| 1 | 上齒輪盒蓋 | Al/FC25 | 1 |
| 2 | 下齒輪盒蓋 | Al/FC25 | 1 |
| 3 | 齒條 | S45C | 1 |
| 4 | 小齒輪 | S45C | 1 |
| 5 | 軸 | S45C | 2 |
| 6 | 法蘭 | S45C | 1 |
| 7 | 法蘭接頭 | S45C | 1 |
| 8 | 鎖緊螺母 | S45C | 1 |
| 9 | 軸承 | SUJ2 | 2 |
| 10 | 無油自潤承襯 | PUR | 2 |
| 11 | 自潤承襯 | PUR | 2 |
| 12 | 防塵密封圈 | NBR | 2 |
| 13 | 鍵 | S45C | 2 |
| 14 | 螺栓 | SCM | 4 |
| 15 | 止動環 | SUS | 2 |
- IP系列產品後處理(鍍硬鉻/化學鍍鎳/電解鎳電鍍).為了盡量減少內部灰塵顆粒，頂部有矽膠伸縮套管，底部有防塵套管. 無塵室產品（等級範圍：100~1000Class）
- 也適用於大量粉塵的一般工業機械。

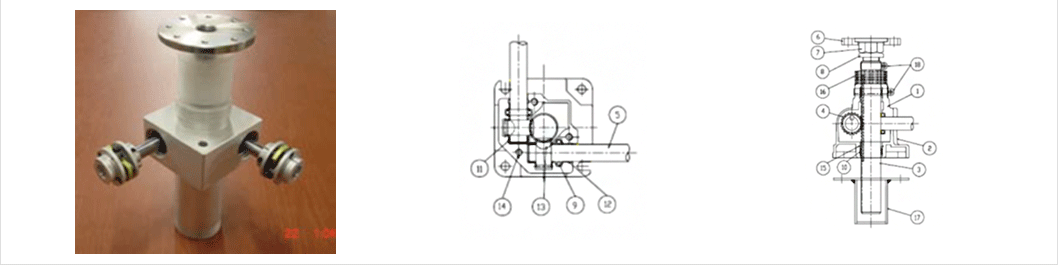

IPC 系列(GUIDE TYPE) - 無塵室型
| 序號 | 品名 | 材質 | 數量 |
|---|---|---|---|
| 1 | 上齒輪盒蓋 | Al/FC25 | 1 |
| 2 | 下齒輪盒蓋 | Al/FC25 | 1 |
| 3 | 齒條 | S45C | 1 |
| 4 | 小齒輪 | S45C | 1 |
| 5 | 軸 | S45C | 2 |
| 6 | 法蘭 | S45C | 1 |
| 7 | 法蘭接頭 | S45C | 1 |
| 8 | 鎖緊螺母 | S45C | 1 |
| 9 | 軸承 | SUJ2 | 2 |
| 10 | 無油自潤承襯 | PUR | 2 |
| 11 | 自潤承襯 | PUR | 2 |
| 12 | 防塵密封圈 | NBR | 2 |
| 13 | 鍵 | S45C | 2 |
| 14 | 螺栓 | SCM | 4 |
| 15 | 止動環 | SUS | 2 |
| 16 | 防塵伸縮套 | SILICON | 1 |
| 17 | 底管 | AL/SUS | 1 |
| 18 | 固定帶 | SUS | 2 |
- IPL系列,不使用BUSH而改安裝線性滾動導軌，使操作和耐用性最大化;適合頻繁使用。

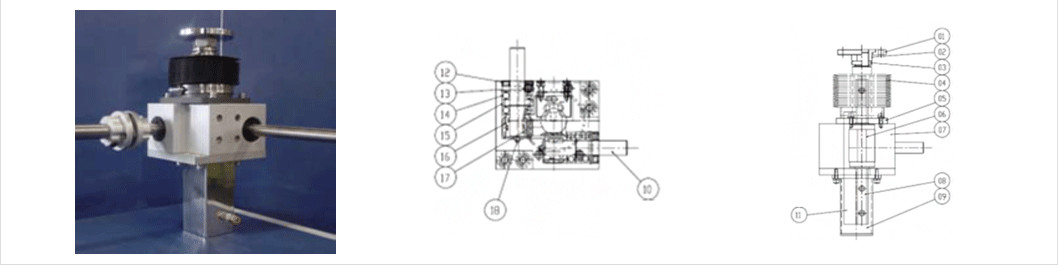

IPL 系列(LM GUIDE TYPE)
| 序號 | 品名 | 材質 | 數量 |
|---|---|---|---|
| 1 | 法蘭 | S45C | 1 |
| 2 | 法蘭接頭 | S45C | 1 |
| 3 | 鎖緊螺母 | S45C | 1 |
| 4 | 防塵伸縮套 | SILICON | 1 |
| 5 | 防塵伸縮套固件 | AL6061 | 1 |
| 6 | 齒條盒 | AL6061 | 1 |
| 7 | 滑動軸承塊 | 外購 | 1 |
| 8 | 滑動軸承 | 外購 | 1 |
| 9 | 底管 | AL/SUS | 1 |
| 10 | 軸 | S45C | 2 |
| 11 | 齒條 | 齒條 | 1 |
| 12 | 油封 | NOK | 2 |
| 13 | 卡環 | SUS | 2 |
| 14 | 軸承 | 外購 | 4 |
| 15 | 軸環 | S45C | 2 |
| 16 | 小齒輪 | S45C | 2 |
| 17 | 鍵 | S45C | 2 |
| 18 | 球 | SUJ2 | 2 |
用途
Power base的結構和性能
- CONVEYOR 昇降轉向器
- TABLE LIFTER
- 自動倉庫進出貨和HOME POSITION LIFTER
- FORK LIFTER
- BALL BUSH, LM GUIDE 代用(IP SERIES)
- BALL BUSH, LM GUIDE 代用(IP SERIES)
- GLASS UP/DOWN UNIT (CLEAN ROOM TYPE)
- GLASS PIN-UP UNIT (CLEAN ROOM TYPE)
- 其他自動化機械和產業機械昇降系統
照片資料
-
昇降舉昇 (荷重: 1000Kg)IP1500F TYPE
-
DIVERTER(WEIGHT:600Kg)IP900F TYPE
-
DIVERTER (WEIGHT:1200Kg)IP1500F TYPE
-
CAM DIVERTER (WEIGHT: 700Kg)IP900F-CAM10綜合 TYPE
